Pendahuluan
Memahami cara membaca katalog box culvert sangat penting sebelum melakukan pemesanan produk untuk proyek drainase atau infrastruktur jalan. Banyak kesalahan pembelian terjadi karena kurang teliti dalam membaca spesifikasi teknis di katalog.
Katalog box culvert biasanya memuat informasi detail seperti dimensi, mutu beton, berat unit, hingga detail tulangan. Jika Anda tidak memahami cara membacanya, risiko salah memilih ukuran atau kelas beban akan semakin besar.
Artikel ini akan membahas langkah sistematis agar Anda mampu membaca katalog dengan benar dan profesional.
Mengapa Penting Memahami Cara Membaca Katalog Box Culvert?
Katalog bukan sekadar daftar ukuran dan harga. Dokumen ini merupakan referensi teknis yang menentukan:
- Kesesuaian produk dengan desain proyek
- Kapasitas beban struktur
- Ketahanan terhadap tekanan tanah
- Estimasi biaya dan logistik
Sebagian besar produsen mengacu pada standar dari Badan Standardisasi Nasional untuk memastikan kualitas dan keamanan struktur.
Dengan memahami cara membaca katalog box culvert, Anda dapat mengambil keputusan berbasis data teknis, bukan asumsi.

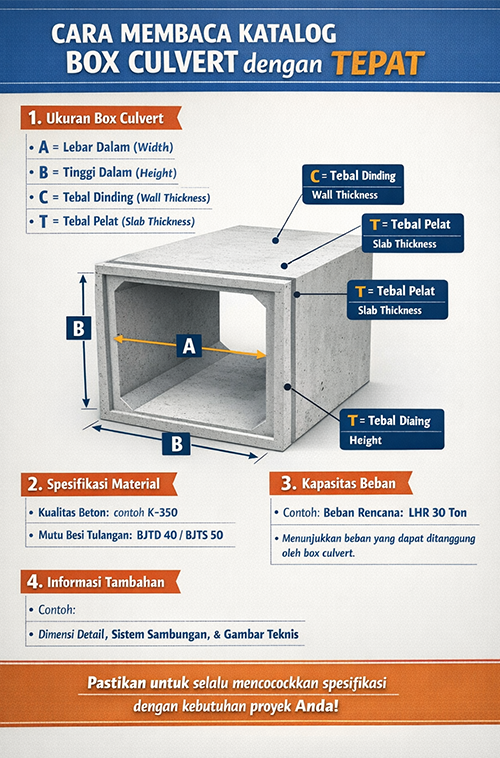

1. Perhatikan Dimensi dan Ukuran Box Culvert Standar
Dimensi Internal vs Eksternal
Langkah pertama dalam cara membaca katalog box culvert adalah memahami perbedaan:
- Dimensi internal (clear opening)
- Dimensi eksternal (overall dimension)
Dimensi internal menentukan kapasitas aliran air, sedangkan dimensi eksternal memengaruhi kebutuhan ruang galian.
Panjang Unit
Umumnya, box culvert precast memiliki panjang 1 meter per segmen. Informasi ini penting untuk menghitung total kebutuhan unit.
2. Cek Mutu Beton dan Kelas Kekuatan
Mutu Beton (fc’ atau K)
Di dalam katalog biasanya tercantum mutu beton seperti:
- K-350
- K-400
- K-500
Semakin tinggi mutu beton box culvert, semakin besar daya tahan terhadap beban.
Kesesuaian dengan Beban Lalu Lintas
Jika digunakan di bawah jalan raya, pastikan spesifikasi box culvert mendukung beban kendaraan berat.
3. Analisis Detail Tulangan
Bagian ini sering diabaikan, padahal sangat krusial.
Dalam cara membaca katalog box culvert, perhatikan:
- Diameter tulangan
- Jarak antar tulangan
- Jenis baja yang digunakan
Detail tulangan memengaruhi kekuatan lentur dan tekan struktur.
Jika katalog menyertakan gambar teknis box culvert, pelajari potongan melintang (cross section) untuk memahami sistem penulangannya.
4. Pahami Kode Produk dan Tipe
Setiap produsen biasanya memiliki kode produk tertentu.
Contoh format kode:
BC-1000×1000-K400
Artinya:
- BC = Box Culvert
- 1000×1000 = ukuran internal
- K400 = mutu beton
Memahami kode ini mempermudah komunikasi dengan supplier.
5. Perhatikan Berat dan Kebutuhan Alat Angkat

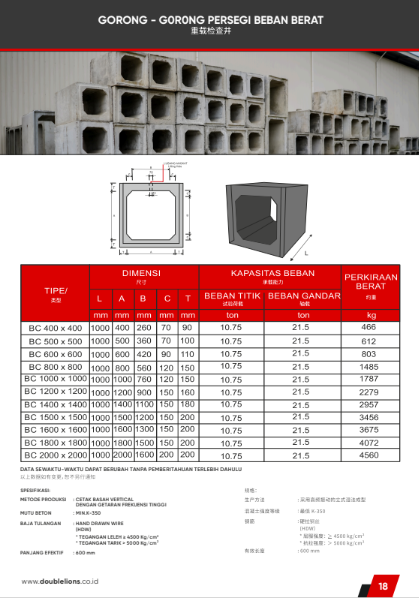

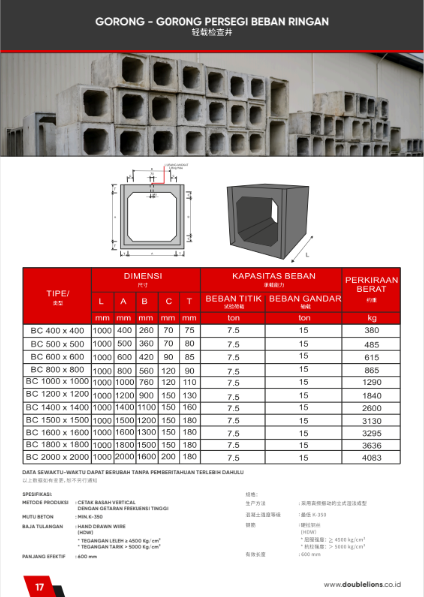

Katalog box culvert precast juga mencantumkan berat unit.
Informasi ini penting untuk:
- Menentukan kapasitas crane
- Menghitung biaya transportasi
- Mengantisipasi akses lokasi
Semakin besar ukuran box culvert standar, semakin besar pula kebutuhan alat berat saat instalasi.
6. Cek Sertifikasi dan Standar Produksi
Dalam cara membaca katalog box culvert, pastikan produk memenuhi standar SNI.
Biasanya tercantum:
- Nomor standar produksi
- Hasil uji tekan beton
- Sistem quality control
Produk dengan sertifikasi jelas memberikan jaminan kualitas dan keamanan jangka panjang.
7. Bandingkan Spesifikasi dengan Kebutuhan Proyek
Sebelum memutuskan pembelian, lakukan langkah berikut:
- Cocokkan ukuran dengan debit air
- Pastikan kelas beban sesuai desain
- Hitung total panjang kebutuhan
- Periksa kompatibilitas sambungan
Untuk referensi tambahan, Anda bisa membaca artikel internal tentang Ukuran Box Culvert Standar dan Spesifikasinya agar perhitungan lebih akurat.
Kesalahan Umum Saat Membaca Katalog
Beberapa kesalahan yang sering terjadi:
- Salah membaca dimensi internal
- Mengabaikan mutu beton
- Tidak memperhitungkan berat unit
- Tidak memeriksa detail tulangan
Kesalahan ini dapat menyebabkan revisi desain dan pembengkakan biaya.
FAQ Seputar Cara Membaca Katalog Box Culvert
1. Mengapa cara membaca katalog box culvert penting?
Karena katalog memuat spesifikasi teknis yang menentukan kekuatan dan kesesuaian produk dengan proyek.
2. Apa bagian terpenting dalam cara membaca katalog box culvert?
Dimensi internal, mutu beton, dan detail tulangan adalah bagian paling penting.
3. Apakah semua katalog box culvert mengikuti standar SNI?
Tidak selalu. Pastikan terdapat keterangan standar produksi dan sertifikasi.
4. Bagaimana memastikan katalog sesuai kebutuhan proyek?
Bandingkan spesifikasi dalam katalog dengan gambar kerja dan analisis struktur proyek Anda.
Kesimpulan
Memahami cara membaca katalog box culvert membantu Anda memilih produk yang tepat, aman, dan sesuai anggaran. Jangan hanya melihat harga, tetapi periksa dimensi, mutu beton, detail tulangan, serta standar produksi.
Dengan membaca katalog secara teliti, Anda dapat menghindari kesalahan teknis dan memastikan proyek berjalan efisien.
Jika Anda membutuhkan bantuan memahami katalog atau ingin mendapatkan rekomendasi produk sesuai spesifikasi proyek, segera konsultasikan kebutuhan Anda dengan supplier terpercaya hari ini.
