Daftar lengkap alat berat untuk pemasangan RCP: crane, excavator, vibro compactor, dan fungsinya agar instalasi pipa beton aman dan presisi
Pendahuluan
Dalam proyek drainase, gorong-gorong, dan saluran utilitas, penggunaan alat berat untuk pemasangan RCP menjadi faktor penentu keberhasilan instalasi. Pipa RCP (Reinforced Concrete Pipe) memiliki bobot besar dan dimensi signifikan, sehingga proses lifting, positioning, dan alignment tidak bisa dilakukan secara manual.
Pemilihan alat berat yang tepat akan meningkatkan efisiensi kerja, mengurangi risiko kecelakaan, serta memastikan sambungan pipa presisi dan kedap air.
Artikel ini membahas secara teknis dan lengkap berbagai alat berat yang digunakan dalam pemasangan RCP, termasuk fungsi, spesifikasi umum, dan tips operasional di lapangan.
Mengapa Pemasangan RCP Membutuhkan Alat Berat?
Pipa RCP memiliki karakteristik:
- Berat bisa mencapai 500 kg – >5 ton per segmen
- Diameter mulai 300 mm hingga >2000 mm
- Membutuhkan alignment presisi
- Harus dipasang pada elevasi tertentu
Tanpa alat berat yang sesuai, risiko retak, misalignment, dan kerusakan joint meningkat signifikan.
Daftar Alat Berat untuk Pemasangan RCP
Berikut adalah alat berat untuk pemasangan RCP yang paling umum digunakan dalam proyek infrastruktur.
1. Excavator
Excavator merupakan alat utama dalam instalasi pipa RCP.
Fungsi:
- Penggalian trench (galian saluran)
- Penataan bedding
- Lifting ringan untuk diameter kecil
- Backfilling setelah pemasangan
Excavator modern seperti produk dari Caterpillar Inc. atau Komatsu Ltd. sering digunakan karena stabilitas dan kapasitas angkatnya.
Untuk diameter besar, excavator biasanya hanya membantu positioning, bukan lifting utama.
2. Mobile Crane
Mobile crane adalah alat paling krusial untuk lifting pipa RCP diameter besar.
Fungsi:
- Mengangkat pipa dari truk trailer
- Menurunkan pipa ke dalam trench
- Menempatkan pipa secara presisi
Crane dengan kapasitas 10–50 ton biasanya digunakan tergantung diameter dan berat pipa.
Keunggulan:
- Kontrol presisi tinggi
- Aman untuk diameter besar
- Mengurangi risiko retak akibat benturan

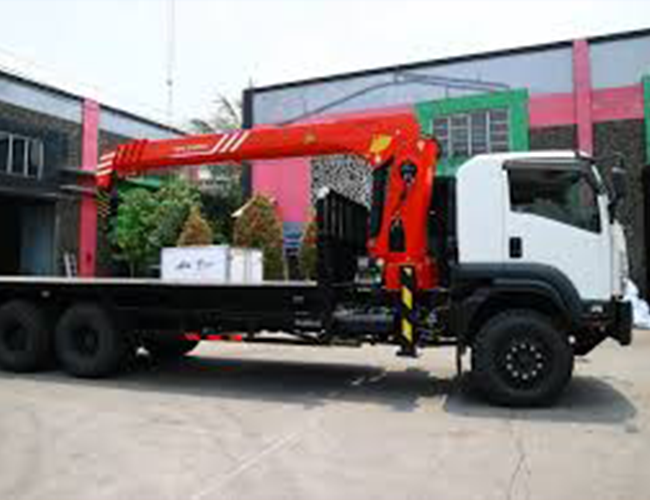

3. Truck Crane
Truck crane sering digunakan pada proyek skala menengah.
Keunggulan:
- Mobilitas tinggi
- Setup cepat
- Cocok untuk area sempit
Truck crane efektif untuk proyek drainase jalan perkotaan.
4. Vibro Compactor / Plate Compactor
Setelah pemasangan, pemadatan tanah sangat penting.
Fungsi:
- Memadatkan bedding pasir
- Memadatkan tanah urug
- Mencegah settlement
Tanpa pemadatan optimal, sambungan pipa bisa bergeser dan menyebabkan kebocoran.
5. Loader atau Wheel Loader
Wheel loader digunakan untuk:
- Memindahkan material bedding
- Loading pasir dan tanah urug
- Membersihkan area kerja
Loader meningkatkan produktivitas proyek secara signifikan.
6. Pipe Lifter / Lifting Clamp
Untuk keamanan maksimal, digunakan alat bantu khusus seperti:
- Lifting clamp
- Sling belt khusus beton
- Shackle dan spreader beam
Penggunaan alat ini menghindari tekanan berlebih pada sisi pipa.
Tahapan Pemasangan RCP Menggunakan Alat Berat
Agar optimal, berikut tahapan sistematis instalasi pipa beton:
1. Persiapan dan Survey
- Penentuan elevasi
- Pengukuran alignment
- Penandaan jalur
2. Penggalian Trench
Excavator melakukan penggalian sesuai kedalaman desain.
Lebar trench harus cukup untuk:
- Ruang kerja
- Posisi sambungan
- Pemadatan optimal
3. Penataan Bedding
Bedding biasanya menggunakan pasir urug setebal 10–20 cm.
Compactor digunakan untuk mencapai kepadatan minimal 95%.
4. Proses Lifting dan Positioning
Crane mengangkat pipa dan menurunkannya secara perlahan.
Hal penting:
- Gunakan sling di titik seimbang
- Hindari benturan dengan dinding trench
- Pastikan gasket terpasang sempurna
5. Penyambungan dan Alignment
Setelah pipa ditempatkan:
- Cek center line
- Periksa elevasi
- Pastikan joint rapat
Kesalahan alignment dapat menyebabkan kebocoran dan tekanan tidak merata.
6. Backfilling dan Pemadatan
Proses penimbunan dilakukan bertahap:
- Timbun sisi kiri-kanan dahulu
- Padatkan bertahap
- Hindari pemadatan langsung di atas pipa sebelum stabil
Risiko Jika Tidak Menggunakan Alat Berat yang Tepat
Penggunaan alat yang tidak sesuai dapat menyebabkan:
- Retak struktural pipa
- Kerusakan sambungan
- Kecelakaan kerja
- Penurunan tanah
- Keterlambatan proyek
Investasi pada alat berat untuk pemasangan RCP jauh lebih efisien dibanding biaya perbaikan kerusakan.
Tips Memilih Alat Berat untuk Pemasangan RCP
Agar instalasi berjalan aman dan efisien, perhatikan:
✔ Diameter dan berat pipa
✔ Kondisi lokasi proyek
✔ Kedalaman trench
✔ Akses mobilisasi alat
✔ Kapasitas angkat crane
Koordinasi antara operator crane dan supervisor lapangan sangat krusial.
Estimasi Kebutuhan Kapasitas Crane
Sebagai gambaran umum:
- RCP Ø600 mm → ± 1 ton
- RCP Ø1000 mm → ± 2–3 ton
- RCP Ø1500 mm → ± 4–5 ton
Tambahkan safety factor minimal 25% dalam menentukan kapasitas crane.
Kesimpulan
Penggunaan alat berat untuk pemasangan RCP bukan sekadar pilihan, melainkan kebutuhan teknis untuk menjamin keselamatan, presisi, dan kualitas instalasi. Excavator, mobile crane, compactor, dan loader memiliki peran masing-masing dalam setiap tahapan pekerjaan.
Dengan pemilihan alat yang tepat dan prosedur kerja yang sistematis, pemasangan pipa RCP dapat dilakukan secara efisien, aman, dan menghasilkan sistem drainase yang tahan lama
