Panduan lengkap spesifikasi teknis pipa RCP standar: mutu beton, kelas beban, dimensi, sambungan, dan standar SNI untuk proyek drainase

Pendahuluan

Dalam proyek infrastruktur seperti drainase kota, gorong-gorong jalan, hingga sistem irigasi, pemilihan spesifikasi teknis pipa RCP standar menjadi faktor krusial yang menentukan kekuatan, umur layanan, dan keamanan struktur. Kesalahan dalam memahami standar teknis dapat menyebabkan kegagalan struktur, retak dini, hingga kerusakan akibat beban berlebih.

Artikel ini membahas secara komprehensif dan teknis mengenai standar pipa RCP, mulai dari mutu beton, kelas beban, dimensi, sistem sambungan, hingga regulasi yang berlaku di Indonesia.

Apa Itu Pipa RCP?

Pipa RCP (Reinforced Concrete Pipe) adalah pipa beton bertulang yang dirancang untuk menahan beban tanah dan beban lalu lintas di atasnya. Produk ini umum digunakan pada sistem drainase bawah tanah dan gorong-gorong jalan raya.

Produksi pipa RCP mengacu pada standar internasional seperti ASTM International serta regulasi nasional dari Standar Nasional Indonesia (SNI).

Spesifikasi Teknis Pipa RCP Standar

Berikut adalah komponen utama dalam spesifikasi teknis pipa RCP standar yang wajib dipahami sebelum menentukan produk untuk proyek.

1. Mutu Beton

Mutu beton pipa RCP biasanya menggunakan:

fc’ 30 MPa
fc’ 35 MPa
fc’ 40 MPa (untuk beban berat)

Beton harus memiliki:

Kuat tekan minimum sesuai desain
Workability optimal
Ketahanan terhadap lingkungan agresif

Pengujian kuat tekan dilakukan pada umur 28 hari sesuai standar pengujian beton.

2. Tulangan Baja (Reinforcement)

Tulangan baja berfungsi meningkatkan kekuatan tarik dan lentur pipa.

Spesifikasi umum:

Baja U-39 atau setara
Tulangan spiral atau wire mesh
Penempatan simetris untuk distribusi beban merata

Ketebalan selimut beton (cover) harus memenuhi standar agar tulangan tidak mudah korosi.

3. Kelas Beban Pipa RCP

Dalam spesifikasi teknis pipa RCP standar, kelas beban dibagi menjadi:

Light Duty (Kelas I) – untuk area tanpa beban kendaraan
Medium Duty (Kelas II) – untuk jalan lingkungan
Heavy Duty (Kelas III & IV) – untuk jalan raya dan area lalu lintas berat

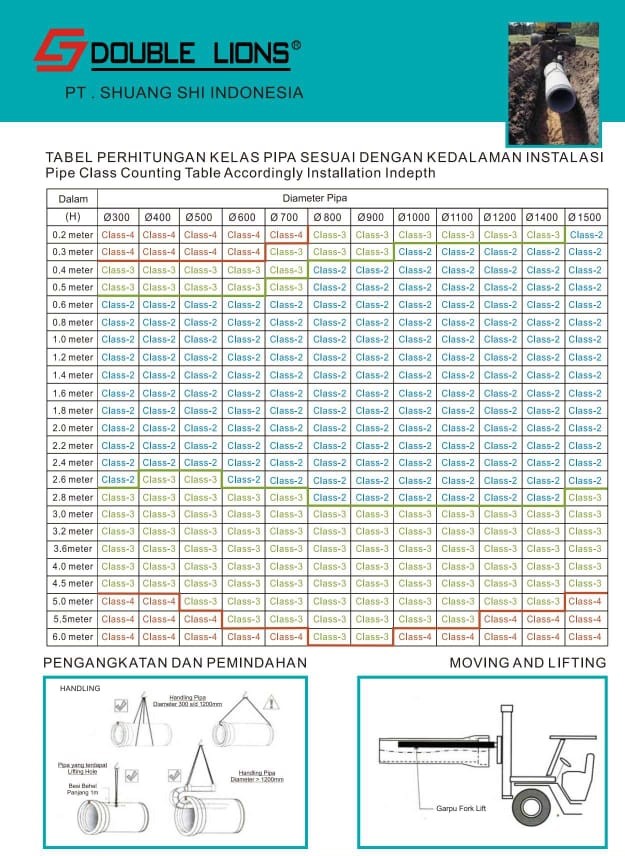

Penentuan kelas beban mempertimbangkan:

Kedalaman tanam (cover depth)
Jenis tanah
Beban kendaraan di atasnya

Semakin tinggi kelas, semakin tebal dinding dan tulangannya.

4. Dimensi Pipa RCP

Dimensi standar pipa RCP meliputi:

Diameter Dalam (Internal Diameter)

Umumnya tersedia:

300 mm
400 mm
600 mm
800 mm
1000 mm
Hingga 2000 mm atau lebih

Panjang Efektif

Biasanya 1,2 meter per segmen, namun dapat bervariasi tergantung pabrik.

Ketebalan Dinding

Menyesuaikan kelas beban dan diameter.

Dimensi harus presisi untuk memastikan sambungan rapat dan alignment sempurna saat instalasi.

5. Sistem Sambungan (Joint System)

Sistem sambungan dalam spesifikasi teknis pipa RCP standar terdiri dari:

a. Spigot and Socket Joint

Sistem sambungan paling umum.

b. Rubber Ring Joint (RRJ)

Menggunakan gasket elastomer untuk kedap air.

c. Tongue and Groove

Biasanya digunakan pada proyek tertentu dengan tambahan mortar.

Sambungan harus mampu:

Menahan infiltrasi dan eksfiltrasi
Tahan tekanan hidrostatik
Fleksibel terhadap pergerakan tanah kecil

6. Standar Pengujian

Agar memenuhi standar pipa RCP, produk harus melalui:

✔ Uji Kuat Tekan Beton

✔ Uji Beban Tiga Titik (Three Edge Bearing Test)

✔ Uji Kedap Air

✔ Uji Dimensi dan Visual

Standar pengujian biasanya mengacu pada ASTM C76 atau SNI terkait beton bertulang.

Faktor Teknis Tambahan dalam Perencanaan

Selain spesifikasi teknis pipa RCP standar, beberapa faktor berikut wajib diperhitungkan:

1. Kondisi Tanah

Tanah lunak membutuhkan perkuatan bedding.

2. Kedalaman Penanaman

Semakin dalam, tekanan lateral tanah meningkat.

3. Debit Air Rencana

Diameter harus dihitung berdasarkan analisis hidrolika.

4. Faktor Lingkungan

Area dengan kandungan sulfat tinggi memerlukan beton tahan sulfat.

Kesalahan Umum dalam Memilih Spesifikasi Pipa RCP

Banyak proyek mengalami masalah karena:

Tidak menyesuaikan kelas beban
Mengabaikan mutu beton
Tidak memeriksa sertifikat standar
Menggunakan produk tanpa uji laboratorium

Kesalahan ini dapat menyebabkan retak struktural dan kebocoran dini.

Checklist Memilih Pipa RCP Standar Berkualitas

Gunakan daftar berikut sebelum pembelian:

✔ Memiliki sertifikat SNI
✔ Mutu beton minimal fc’ 30 MPa
✔ Tulangan sesuai spesifikasi desain
✔ Dimensi presisi
✔ Lulus uji beban
✔ Gasket elastomer berkualitas

Kesimpulan

Memahami spesifikasi teknis pipa RCP standar bukan hanya formalitas administratif, tetapi kebutuhan mutlak dalam proyek infrastruktur. Standar mutu beton, kelas beban, dimensi, sistem sambungan, serta pengujian harus dipenuhi untuk menjamin keamanan dan umur layanan jangka panjang.

Dengan memilih pipa RCP yang sesuai standar dan kebutuhan proyek, risiko kerusakan struktural dapat ditekan secara signifikan dan investasi infrastruktur menjadi lebih efisien serta berkelanjutan

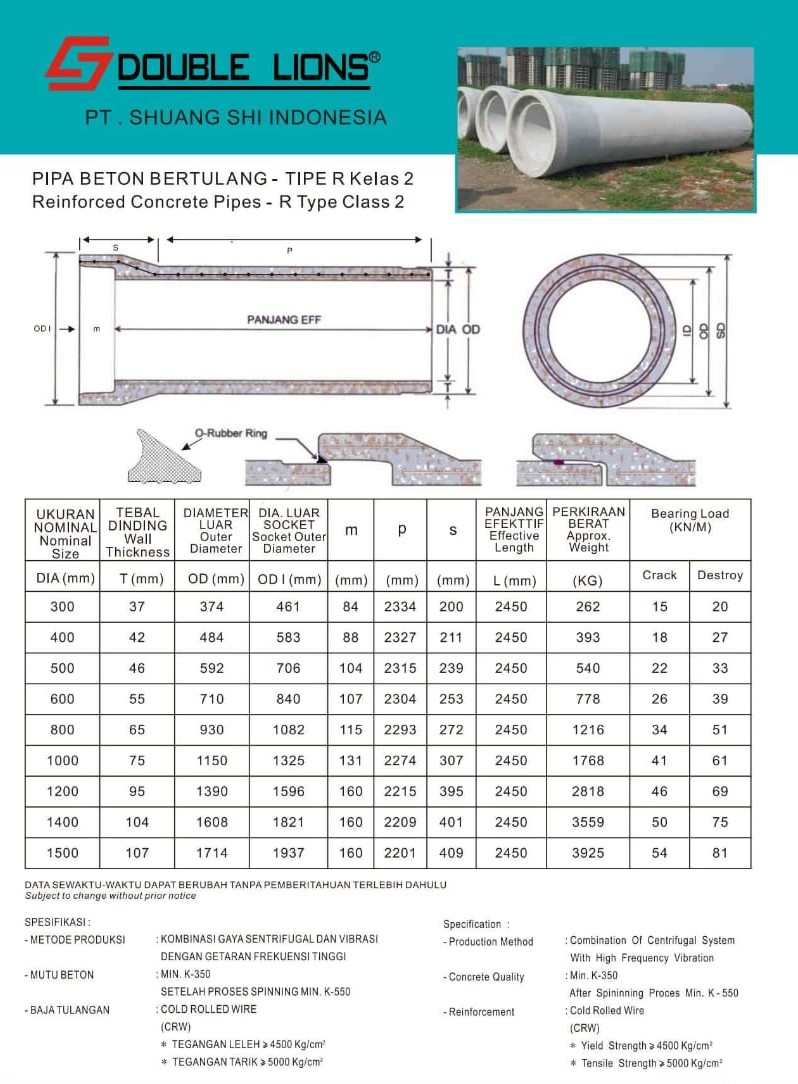

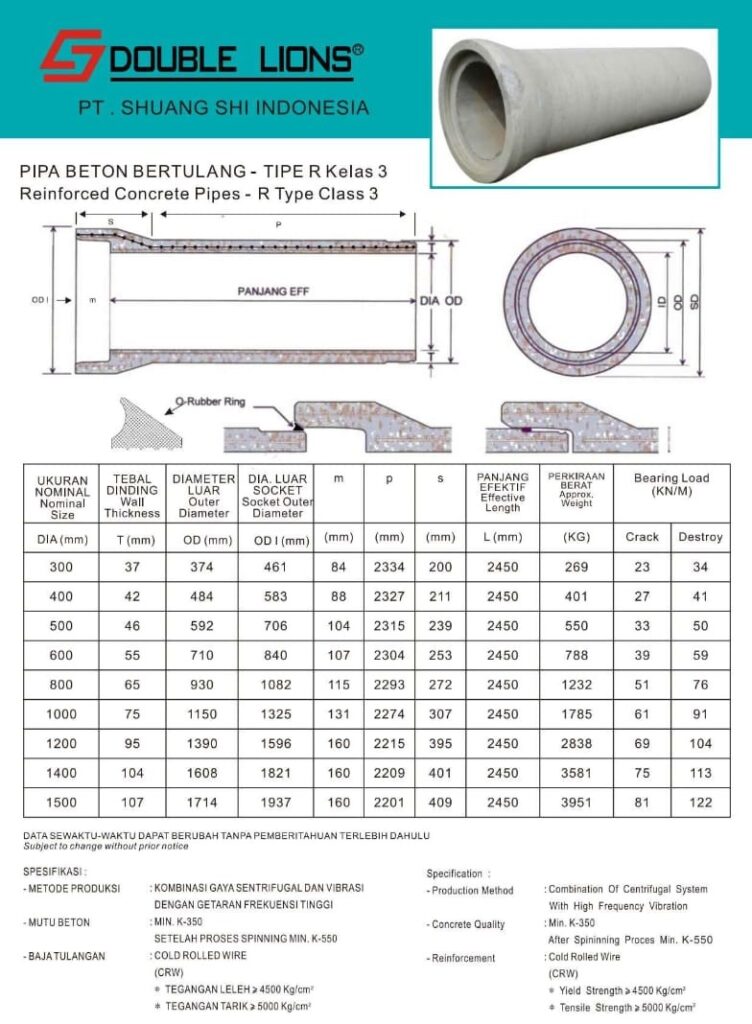

Spesifikasi Teknis Pipa RCP Standar Lengkap
